3004 - Угольник P - С, 90 градусов

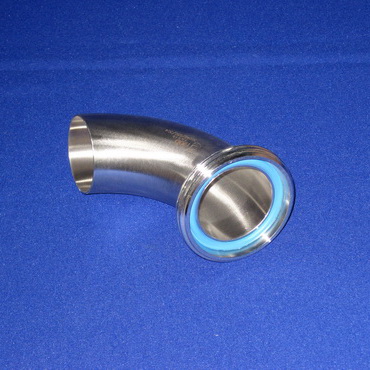

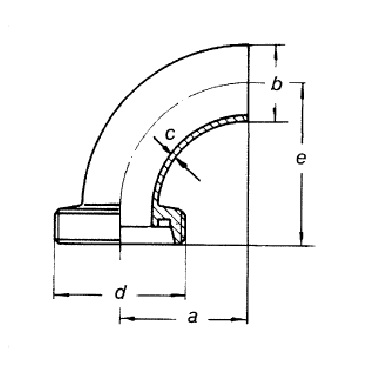

3004 - Угольник P - С, 90 градусов . Чертеж 3004 - Угольник P - С, 90 градусов . Фотография
DN
 Размер
a  b  c  d  e
кг
        Резьба DIN
10 26 12 1,5 28 x 1/8" 43 0,06
15 35 18 1,5 34 x 1/8" 52 0,08
20 40 22 1,5 44 x 1/6" 59 0,12
25 50 28 1,5 52 x 1/6" 72 0,18
32 55 34 1,5 58 x 1/6" 77 0,22
40 60 40 1,5 65 x 1/6" 82 0,36
50 70 52 1,5 78 x 1/6" 93 0,42
65 80 70 2 95 x 1/6" 105 0,74
80 90 85 2 110 x 1/4" 115 1,06
100 100 104 2 130 x 1/4" 130 1,50
