3007 - Угольник К/М - P, 90 градусов

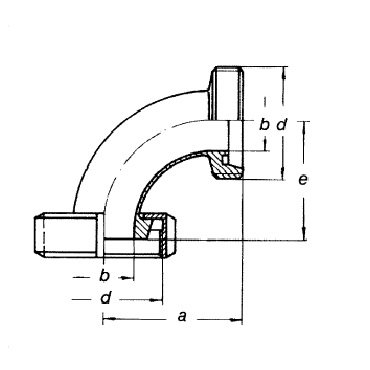

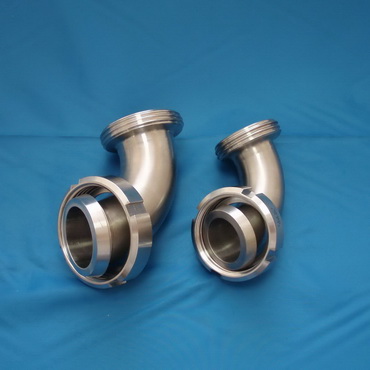

3007 - Угольник К/М - P, 90 градусов. Чертеж 3007 - Угольник К/М - P, 90 градусов. Фотография
DN
 Размер
a  b    d  e
кг
        Резьба DIN
10 43 10   28 x 1/8" 39 0,144
15 52 16   34 x 1/8" 48 0,191
20 59 20   44 x 1/6" 53 0,332
25 72 25   52 x 1/6" 65 0,412
32 77 31   58 x 1/6" 70 0,533
40 82 37   65 x 1/6" 75 0,624
50 93 49   78 x 1/6" 86 0,850
65 105 66   95 x 1/6" 97 1,386
80 115 81   110 x 1/4" 107 2,020
100 130 100   130 x 1/4" 120 2,800
