3008 - Угольник К/М - К/М, 90 градусов

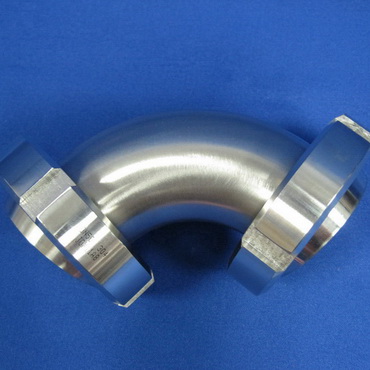

.JPG "3008 - Угольник К/М - К/М, 90 градусов. Фотография")
|
DN
|
Размер | |||||
| b | d | e |
кг
|
|||
| Резьба DIN | ||||||
| 10 | 10 | 28 x 1/8" | 39 | 0,199 | ||
| 15 | 16 | 34 x 1/8" | 48 | 0,253 | ||
| 20 | 20 | 44 x 1/6" | 53 | 0,432 | ||
| 25 | 25 | 52 x 1/6" | 65 | 0,547 | ||
| 32 | 31 | 58 x 1/6" | 70 | 0,697 | ||
| 40 | 37 | 65 x 1/6" | 75 | 0,837 | ||
| 50 | 49 | 78 x 1/6" | 86 | 1,090 | ||
| 65 | 66 | 95 x 1/6" | 97 | 1,772 | ||
| 80 | 81 | 110 x 1/4" | 107 | 2,560 | ||
| 100 | 100 | 130 x 1/4" | 120 | 3,580 | ||
