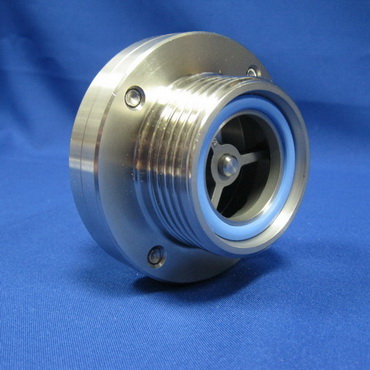

5083 D - Обратный клапан P - P

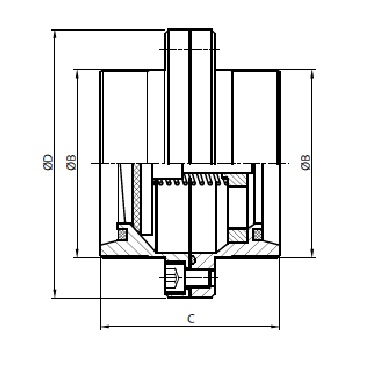

.jpg "5083 D - Обратный клапан P - P . Чертеж")
| DN | Размер | |||
|---|---|---|---|---|
| A | B | C | D | |
| 25 | 26 | 52x1/6” | 64 | 87 |
| 32 | 32 | 58x1/6” | 66 | 93 |
| 40 | 38 | 65x1/6” | 72 | 98 |
| 50 | 50 | 78x1/6” | 72 | 111 |
| 65 | 66 | 95x1/6” | 80 | 128 |
| 80 | 81 | 110x1/4” | 100 | 143 |
| 100 | 100 | 130x1/4” | 104 | 164 |
