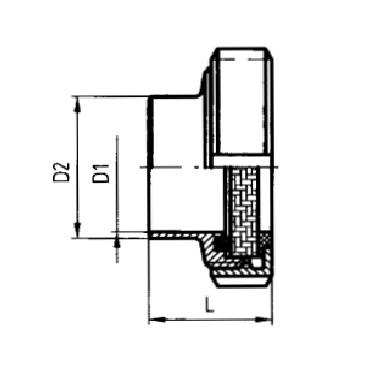

5151 - Гаечный диоптр
.JPG "5151 - Гаечный диоптр . Фотография")
|
DN
|
Размер | ||||||
| a | c | d | e | ||||
| резьба DIN 405 | |||||||
| 25 | 29 | 25 | 52 x 1/6" | 34 | |||
| 32 | 32 | 31 | 58 x 1/6" | 37 | |||
| 40 | 33 | 37 | 65 x 1/6" | 38 | |||
| 50 | 35 | 49 | 78 x 1/6" | 40 | |||
| 65 | 40 | 66 | 95 x 1/6" | 46 | |||
| 80 | 45 | 81 | 110 x 1/4" | 51 | |||
| 100 | 54 | 100 | 130 x 1/4" | 62 | |||
