4057 - Шаровой кран ПН - P

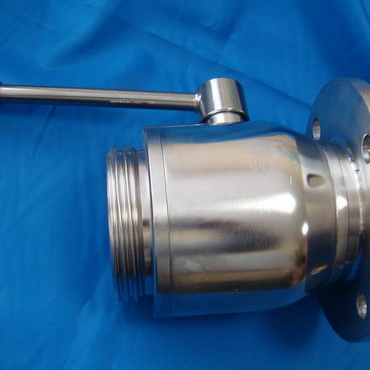

.JPG "4057 - Шаровой кран ПН - P . Фотография")
|
DN
|

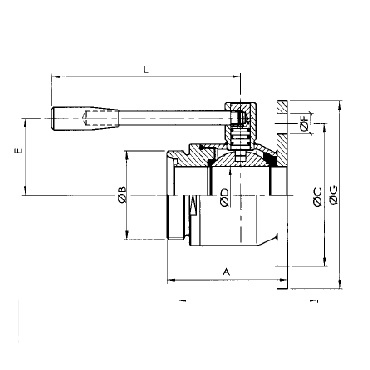

Размер | ||||||||
| a | b | c | d | e | f | g | Кол-во отверстий |
L
|
|
| 25 | 86 | 52 x 1,6" | 85 | 24 | 44 | 14 | 115 | 4 | 146 |
| 32 | 109 | 58 x 1,6" | 100 | 33 | 50 | 18 | 140 | 4 | 146 |
| 40 | 125 | 65 x 1,6" | 110 | 40 | 64 | 18 | 150 | 4 | 185 |
| 50 | 136 | 78 x 1,6" | 125 | 49,5 | 68 | 18 | 165 | 4 | 185 |
| 65 | 161 | 95 x 1,6" | 145 | 69 | 95 | 18 | 185 | 4 | 243 |
| 80 | 180 | 110 x 1,4" | 160 | 79 | 104 | 18 | 200 | 4 | 243 |
| 100 | 204 | 130 x 1,4" | 180 | 99 | 122 | 18 | 220 | 8 | 273 |
| 125 | 225 | 160 x 1,4" | 210 | 119 | 135 | 18 | 250 | 8 | 273 |
