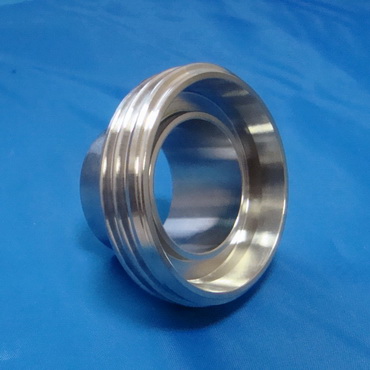

2010 R - Резьбовой штуцер приварной
|
DN
|

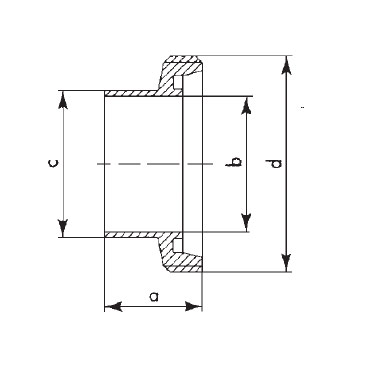

Размер | ||||
| a | b | c | d |
кг
|
|
| Резьба DIN 405 | |||||
| 10 | 21 | 10 | 13 | 28 x 1/8" | 0,04 |
| 15 | 21 | 16 | 19 | 34 x 1/8" | 0,04 |
| 20 | 24 | 20 | 23 | 44 x 1/6" | 0,08 |
| 25 | 29 | 26 | 29 | 52 x 1/6" | 0,10 |
| 32 | 32 | 32 | 35 | 58 x 1/6" | 0,12 |
| 40 | 33 | 38 | 41 | 65 x 1/6" | 0,16 |
| 50 | 35 | 50 | 53 | 78 x 1/6" | 0,22 |
| 65 | 40 | 66 | 70 | 95 x 1/6" | 0,34 |
| 80 | 45 | 81 | 85 | 110 x 1/4" | 0,50 |
| 100 | 54 | 100 | 104 | 130 x 1/4" | 0,74 |
| 125 | 46 | 125 | 129 | 160 x 1/4" | 0,99 |
| 150 | 50 | 150 | 154 | 190 x 1/4" | 1,76 |
