2025 - Гайка глухая
.jpg "2025 - Гайка глухая . Чертеж")

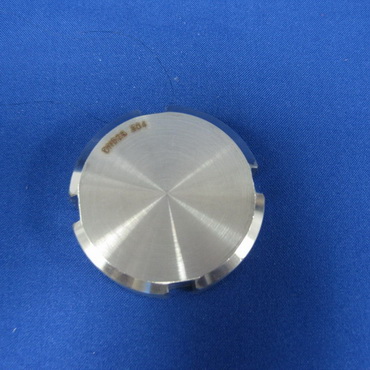

.JPG "2025 - Гайка глухая . Фотография")
|
DN
|
Размер | |||||
| a | b | d | е |
кг
|
||
| Резьба DIN 405 | ||||||
| 10 | 18 | 15 | 28 x 1/8" | 38 | 0,08 | |
| 15 | 18 | 15 | 34 x 1/8" | 44 | 0,10 | |
| 20 | 21 | 18 | 44 x 1/6" | 54 | 0,14 | |
| 25 | 21 | 18 | 52 x 1/6" | 63 | 0,18 | |
| 32 | 21 | 18 | 58 x 1/6" | 70 | 0,20 | |
| 40 | 21 | 18 | 65 x 1/6" | 78 | 0,30 | |
| 50 | 22 | 19 | 78 x 1/6" | 92 | 0,39 | |
| 65 | 25 | 21 | 95 x 1/6" | 112 | 0,72 | |
| 80 | 30 | 26 | 110 x 1/4" | 127 | 1,00 | |
| 100 | 31 | 26 | 130 x 1/4" | 148 | 1,37 | |
