2068 - Уплотнение для фланца РУ 6

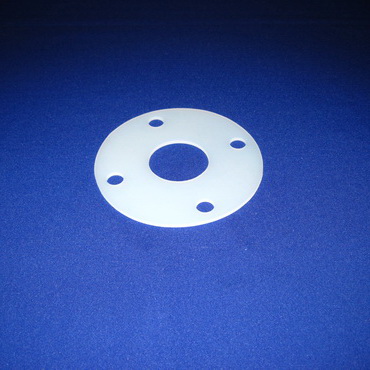

.JPG "2068 - Уплотнение для фланца РУ 6 . Фотография")
|
DN
|
Размер | |||||
| a | b | c | d | e | ||
| 10 | 75 | 50 | 10 | 11 x 4 | 3 | |
| 15 | 80 | 55 | 16 | 11 x 4 | 3 | |
| 20 | 90 | 65 | 20 | 11 x 4 | 3 | |
| 25 | 100 | 75 | 26 | 11 x 4 | 3 | |
| 32 | 120 | 90 | 32 | 11 x 4 | 3 | |
| 40 | 130 | 100 | 38 | 11 x 4 | 3 | |
| 50 | 140 | 110 | 50 | 11 x 4 | 3 | |
| 65 | 160 | 130 | 66 | 11 x 4 | 3 | |
| 80 | 190 | 150 | 81 | 11 x 4 | 4 | |
| 100 | 210 | 170 | 100 | 11 x 4 | 4 | |
