2052 - Шланговая надставка - K

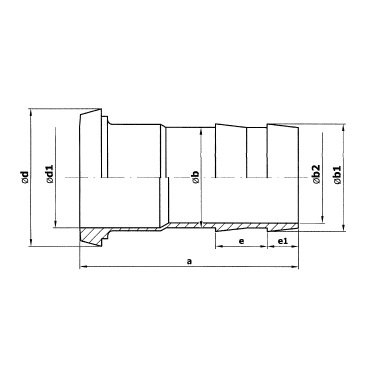

2052 - Шланговая надставка - K . Чертеж 2052 - Шланговая надставка - K . Фотография
DN
 Размер
a b b1 b2 e e1 d d1

10 60 10 12 7 13 8 21,9 10
15 61 16 18,5 13 14 8 28,5 16
20 65 20 23 16 16 9,5 36,5 20
25 70 25 28 20 16 9,5 44 26
32 76,8 32 35,6 27 17 11,2 50 32
40 88 40 43,6 35 21,7 15,7 56 38
50 103 50 53,6 45 24 15,7 68,5 50
65 125 63 66,6 58 32 15,7 86 66
80 137 80 83,6 75 38 15,7 100 81
100 151 100 103,6 95 41 15,7 121 100
