2051 - Шланговая надставка- G

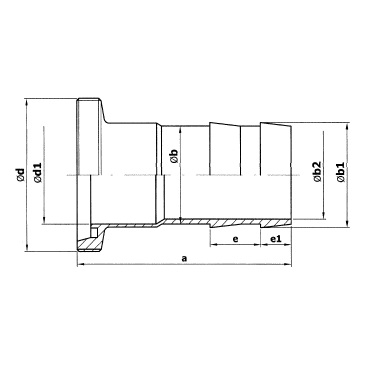

2051 - Шланговая надставка- G . Чертеж 2051 - Шланговая надставка- G . Фотография
DN
 Размер
a b b1 b2 e e1 d d1

10 64 10 12 7 13 8 28 x 1/8" 10
15 65 16 18,5 13 14 8 34 x 1/8" 16
20 71 20 23 16 16 9,5 44 x 1/6" 20
25 77 25 28 20 16 9,5 52 x 1/6" 26
32 83,8 32 35,6 27 17 11,2 58 x 1/6" 32
40 95 40 43,6 35 21,7 15,7 65 x 1/6" 38
50 110 50 53,6 45 24 15,7 78 x 1/6" 50
65 133 63 66,6 58 32 15,7 95 x 1/6" 66
80 145 80 83,6 75 38 15,7 110 x 1/4" 81
100 161 100 103,6 95 41 15,7 130 x 1/4" 100
