2059 - Муфта К/М - К/М

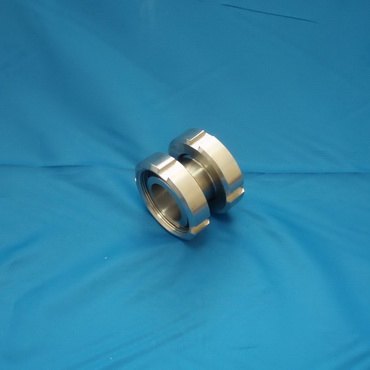

.JPG "2059 - Муфта К/М - К/М . Фотография")
|
DN
|

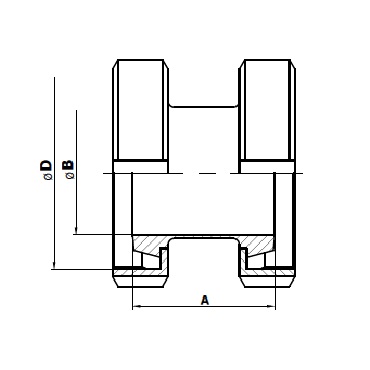

Размер | |||
| a | b | d |
кг
|
|
| Резьба DIN 405 | ||||
| 10 | 34 | 10 | 28 x 1/8" | 0,20 |
| 15 | 34 | 16 | 34 x 1/8" | 0,20 |
| 20 | 36 | 20 | 44 x 1/6" | 0,40 |
| 25 | 44 | 26 | 52 x 1/6" | 0,52 |
| 32 | 50 | 32 | 58 x 1/6" | 0,64 |
| 40 | 52 | 38 | 65 x 1/6" | 0,72 |
| 50 | 56 | 50 | 78 x 1/6" | 1,04 |
| 65 | 64 | 66 | 95 x 1/6" | 1,64 |
| 80 | 47 | 81 | 110 x 1/4" | 2,20 |
| 100 | 88 | 100 | 130 x 1/4" | 3,08 |
