2111 - Конический штуцер приварной SMS

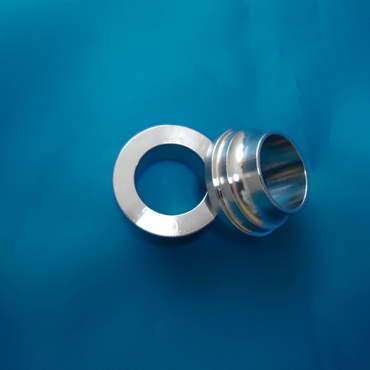

.JPG "2111 - Конический штуцер приварной SMS . Фотография")
|
DN
|
Размер | ||||||
| a | b | c | d | e | кг | ||
| 25 | 8 | 3,5 | 25 | 22,5 | 35,5 | 0,04 | |
|---|---|---|---|---|---|---|---|
| 38 | 9 | 4,0 | 38 | 35,5 | 55 | 0,08 | |
| 51 | 9 | 4,0 | 51 | 48,5 | 65 | 0,10 | |
| 63,5 | 9 | 4,0 | 63,5 | 60,5 | 80 | 0,14 | |
| 76,1 | 10 | 5,0 | 76 | 72,0 | 93 | 0,22 | |
| 104 | 12 | 6,0 | 101,6 | 97,6 | 127 | 0,28 | |
