2040 - Фланец ПН 10 с шейкой

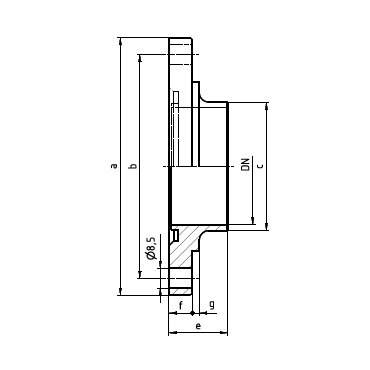

.jpg "2040 - Фланец ПН 10 с шейкой . Чертеж")

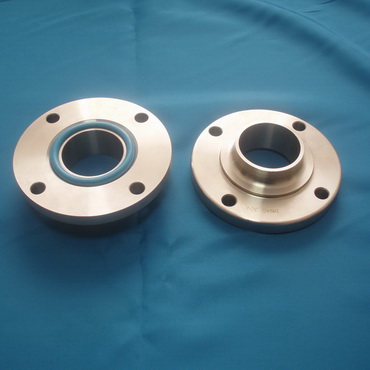

.JPG "2040 - Фланец ПН 10 с шейкой . Фотография")
|
DN
|
Размер | |||||||||
| a | b | c | d | e | f | g | кг | |||
| 25 | 87 | 73 | 31 | 26 | 20 | 10 | 3 | 0,46 | ||
| 32 | 92 | 78 | 37 | 32 | 21 | 10 | 3 | 0,50 | ||
| 40 | 97 | 82,5 | 43 | 38 | 25 | 10 | 3 | 0,54 | ||
| 50 | 110 | 95,5 | 55 | 50 | 25 | 10 | 3 | 0,66 | ||
| 65 | 127 | 112,5 | 72 | 66 | 25 | 10 | 3 | 0,84 | ||
| 80 | 142 | 127,5 | 87 | 81 | 30 | 16 | 3 | 1,48 | ||
| 100 | 162 | 147,5 | 106 | 100 | 32 | 16 | 3 | 1,82 | ||
